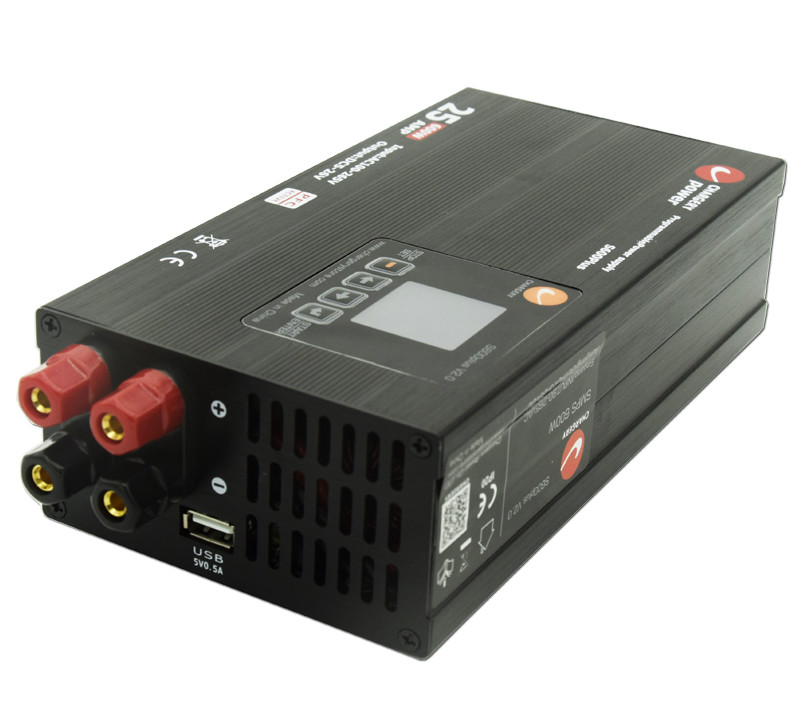

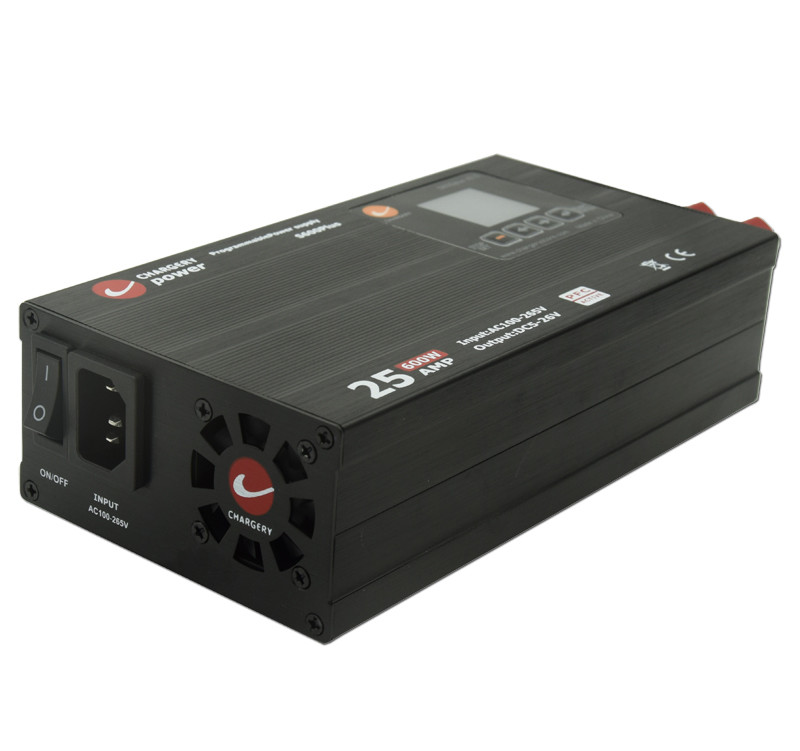

24V 600W verstelbare spanningsstroom Schakelstroom Compact 68mm Lage geluidsdruk SMPS 25A 24V
De SMPS is een PFC-geprogrammeerde voedingsbron die in staat is om een uitgang van 25A bij 5V-26V en 600W bij AC90V~265V te leveren, allemaal binnen een compacte grootte.De SMPS maakt gebruik van innovatieve technologieën om tot 91% efficiëntie te bereikenHet ontwerp is compact op slechts 55 mm en werkt met weinig geluid, dankzij een koelventilator die wordt gecontroleerd door de temperatuur.
de voedingsbron is de vroegste en meest populaire op de RC-markt. het kan het grootste deel van de RC-oplader, balance-oplader aansturen.
Kenmerken
- - Ik weet het niet.Intelligente besturing van uitgangsspanning en -stroom door microprocessor, 100% kalibratie vóór levering
- TFT-kleur LCD-display-uitgang Spanning, stroom, vermogen en interne temperatuur op tijd.
- Alle RC-opladers kunnen direct worden aangesloten op de stroomvoorziening, makkelijk te gebruiken.
- Een of maximaal vier opladers kunnen tegelijkertijd aan de stroomvoorziening worden aangesloten.
- Op de voedingsbron LCD, de huidige, spanning interne temperatuur en vermogen kan worden weergegeven, moet het vermogen groter zijn dan het opladen vermogen
Specificatie
| Invoerparameter |
Waarde |
| Nominale spanning |
AC110 / 220V |
| Toegestane spanning |
AC90 ~ 265V |
| Nominale frequentie |
50/60 Hz |
| Toegestane frequentie |
47 ~ 63 Hz |
| Maximale RMS-stroom |
8A @90V, 3.3A @220V |
| Efficiëntie |
91% bij 60% belasting en 220Vac |
| Actieve PFC |
PF>0,99 bij 90VAC en 100% van de belasting; PF>0,97 bij 220VAC en 100% van de belasting |
| Uitgangsparameter |
Waarde |
| Dual-voltage bereik |
5 ~ 26V geprogrammeerd, en USB-poortuitgang 5,0V 500mA |
| Spanningsnauwkeurigheid |
± 1% |
| Huidige nauwkeurigheid |
± 1% |
| Ripple Spanning |
200 mV |
| Stroombereik |
25A max. |
| Kracht |
600W max. |
Toepassing
- Aanvraag voor thuis
- 12-24V gelijkstroomoplader, balansoplader voor RC-modus
- UAV drones batterij oplader.
Operatie
- Sluit de SMPS aan op het 110/220V wisselstroompoort
- Zet de schakelaar aan.
- Stel de uitgangsspanning in door op de knop OP of DOWN te drukken.
- Druk op de SET-knop gedurende 3 seconden, kies Max. stroominstelling, druk OP en DOWN knop om maximale uitgangsstroom in te stellen.
- Druk 3 seconden op de START-knop, dan start de SMPS, het LCD toont spanning en stroom.
- Verbind het geschikte apparaat met de SMPS, de ingangsspanning van het apparaat moet tussen 5 en 24 V liggen.
- De spanning wordt tijdens het werk gemakkelijk aangepast door opnieuw op de knop OP of DOWN te drukken.

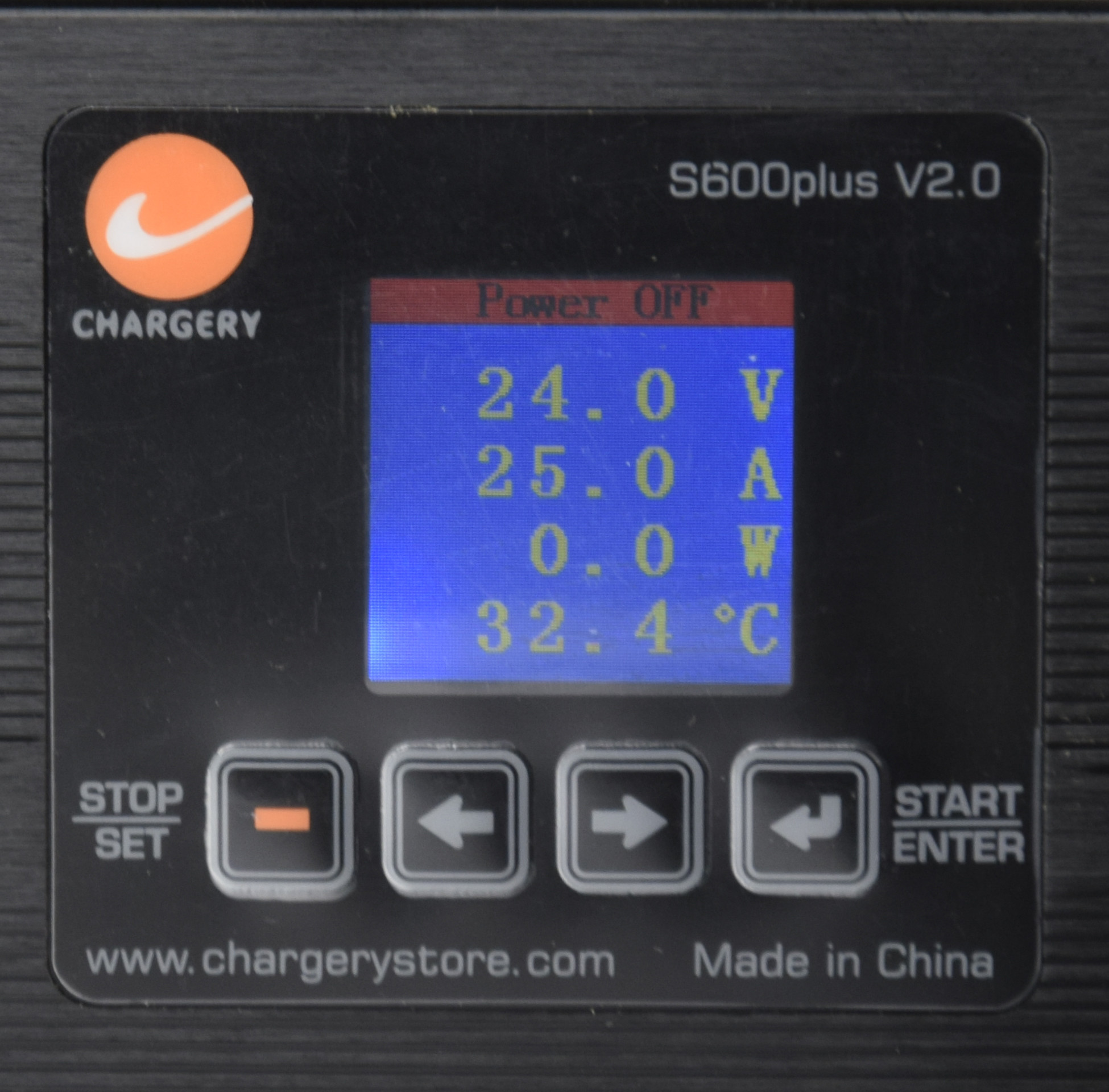

Operatieinterface
| Programma-instelling |
Zet aan nadat u op de START-knop hebt gedrukt |
 |
|
Foutmelding
| Informatie over fouten |
Beschrijving |
Display |
| Overspanning |
Uitgangsspanning boven 2V van de instellingswaarde gedurende 2 seconden, S600PLUS automatisch uitschakelen en handmatig inschakelen |
Op de power-off pagina wordt OVER-spanning weergegeven |
| Overstroom |
Uitgangsstroom meer dan 2A van de opstelling voor 2 seconden, S600PLUS automatisch uitschakelen en handmatig aanzetten |
Op de power-offpagina wordt OVER CURRENT weergegeven. |
| Over temperatuur |
De temperatuur van de hittezuiger hoger dan 100°C gedurende 2 seconden, S600PLUS automatisch uitschakelen en automatisch inschakelen |
Op de power-off pagina wordt OVER TEMPERATURE weergegeven. |
| Kortsluiting |
Uitgangsspanning is onder 4V voor 2 seconden en 3 keer herhaaldelijk, S600plus automatisch uitschakelen en handmatig aan |
Op de power-off pagina wordt SHORT CIRCUIT weergegeven |
Actieve PFC
Pakket
- S600plus basis-eenheid: 1 stuks
- Stroomkabel: 1 stuks
- Handleiding: 1 stuks
| Model |
Uitgangsspanning |
Uitgangsstroom |
Maximaal vermogen |
Afbeelding |
| S400 V3.0 |
10V-30V |
13.5A max. |
400 W |
Digitale LED |
| S600PLUS V2.0 |
5-26V |
1-25A verstelbaar |
600 W |
kleuren-LCD |
| S1200 V3.0 |
12V-24V |
50A max. |
1200 W |
Digitale LED |
| S1500 V3.0 |
10V-30V |
1-60A verstelbaar |
1500 W |
kleuren-LCD
|
Profiel van de lading
CHARGERY is een bijna uniek bedrijf in de UAV (RC model, grote drones) en EV (e-bike, e-motocycle, e-scooter) markt.
Vanaf 2006 richten wij ons op de ontwikkeling van een laadmachine met een hoog vermogen (tot 60A 3000W), een balanslading (AC-invoer, DC-invoer en AC/DC-dual-invoer) en een 800A BMS voor een LiPo/LiFe/LiTO-batterij van maximaal 24S.
Het oplaadapparaat kan elke chemische batterij opladen, inclusief LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD en Pb (loodzuur, VRLA-batterij), celgetal, laadstroom,eindspanning en eindstroom kunnen worden geprogrammeerd. en besefanti-vonkel- en omgekeerde polariteitsbescherming bij aansluiting van de hogespanningsbatterij op de oplader of de omvormer (lader).
Charger BMS kan tot 800A lading en ontladingstroom verwerken, speciaal ontworpen DCC (DC contactor) is ingebouwd spanningonderdrukkende circuit.
Veelgestelde vragen
Q1. Kan ik een steekproef bestellen voor SMPS?
A: Ja, we verwelkomen een monsterbestelling om de kwaliteit te testen en te controleren.
Q2: Hoe zit het met de doorlooptijd?
A: 3-5 werkdagen voor de voorbereiding van monsters, 5-10 werkdagen voor massaproductie.
Q3. Heeft u een MOQ limiet voor OEM bestelling?
A: lage MOQ, 1pc voor het controleren van monsters is beschikbaar.
V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 3-5 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.
Q5. Hoe kan een SMPS-order worden verwerkt?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt u de monsters en plaatst u een borg voor de formele bestelling.
Ten vierde regelen wij de productie.
Q6. Is het goed om mijn logo op SMPS-producten te drukken?
A: Ja, informeer ons officieel voordat we produceren.
V7: Biedt u garantie voor de producten?
A: Ja, we bieden 2 jaar garantie op onze producten.
V8. Hoe moet men omgaan met de gebrekkige?
A: Ten eerste, onze producten worden geproduceerd in strenge kwaliteitscontrolesysteem en de defecte koers zal minder dan 0,2%.
Ten tweede, tijdens de garantieperiode, zullen we nieuwe lichten met nieuwe bestelling voor kleine hoeveelheid sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.
Q9. Waarom is de spanning en stroom op LCD niet nauwkeurig?
A: Spanning en stroom zijn gekalibreerd voordat ze worden verzonden, anders werkt de SMPS niet, dus controleer de uitgangsdraadverbinding als de afstand tussen de SMPS en je apparaat een probleem is,Verleng de AC-kabel, niet de DC-kabel (uitgangskabel). de 1 meter (14AWG) uitgangskabel lengte wordt voorgesteld, meer dan 1 meter, zal invloed hebben op de spanning en stroom nauwkeurigheid bij 25A.
