24V 1500W verstelbare spanningsstroom Schakelstroom Compact 68mm Lage geluidsdruk SMPS 60A 30V

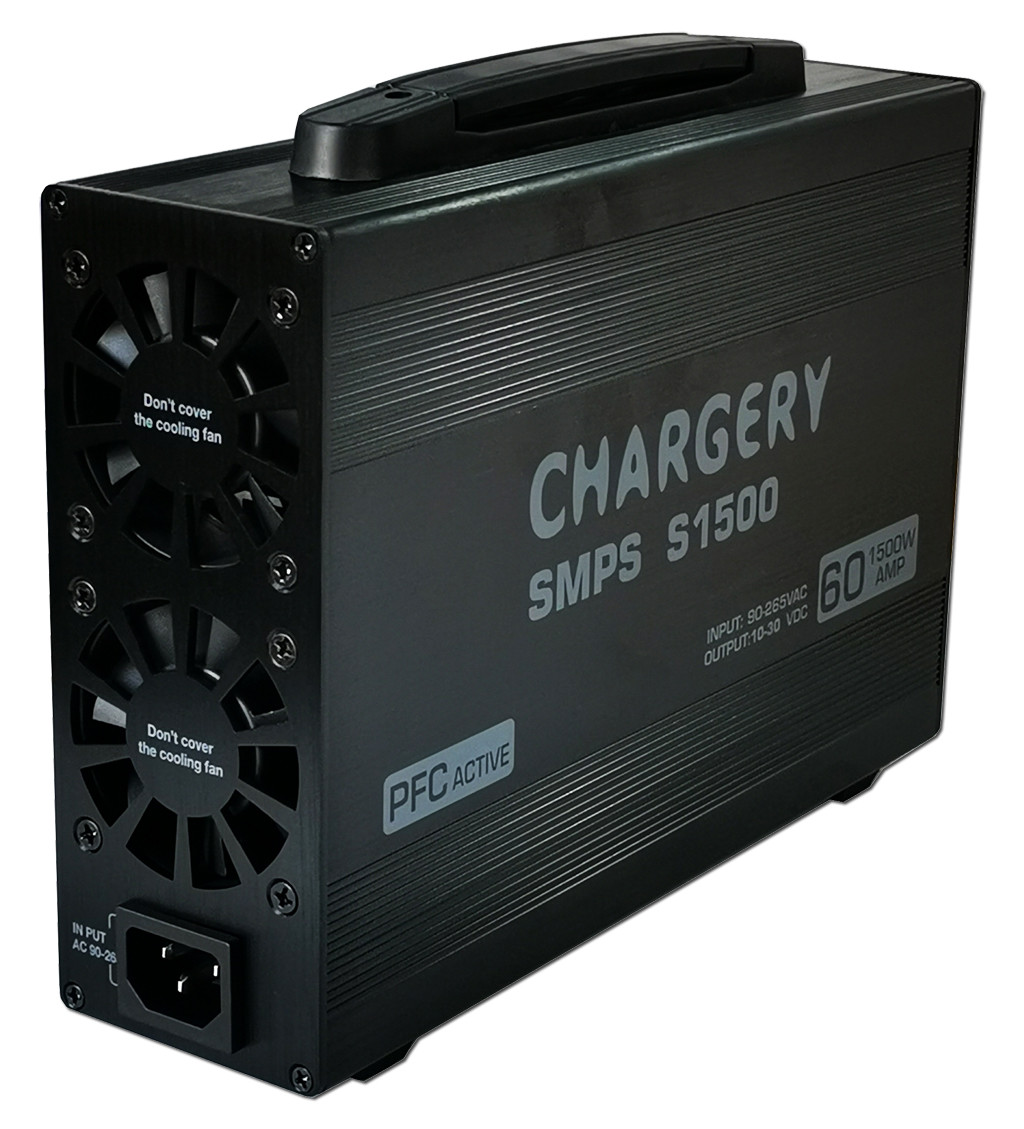

De S1500 is een PFC-geprogrammeerde SMPS die in staat is om een uitgang van 60A te leveren bij 10V-30V en 1500W bij AC90V ~ 265V, allemaal binnen een compacte grootte.Innovatieve technologieën zijn toegepast in de SMPS, waardoor het tot 94% efficiëntie kan bereiken en tegelijkertijd een temperatuur onder de 80°C kan behouden.en werkt met weinig geluid dankzij een koelventilator die wordt geregeld door de temperatuurVoor verzending moeten de uitgangsspanning en -stroom van elk SMPS worden gekalibreerd om de nauwkeurigheid ervan te waarborgen.
Kenmerken
- Intelligente besturing van uitgangsspanning en -stroom door microprocessor, 100% kalibratie vóór levering
- ±1% spannings- en stroomnauwkeurigheid
- Actieve PFC:
- Programmeerbare uitgangsspanning van 10 V tot 30 V
- Programmeerbare uitgangsstroom van 1A tot 60A

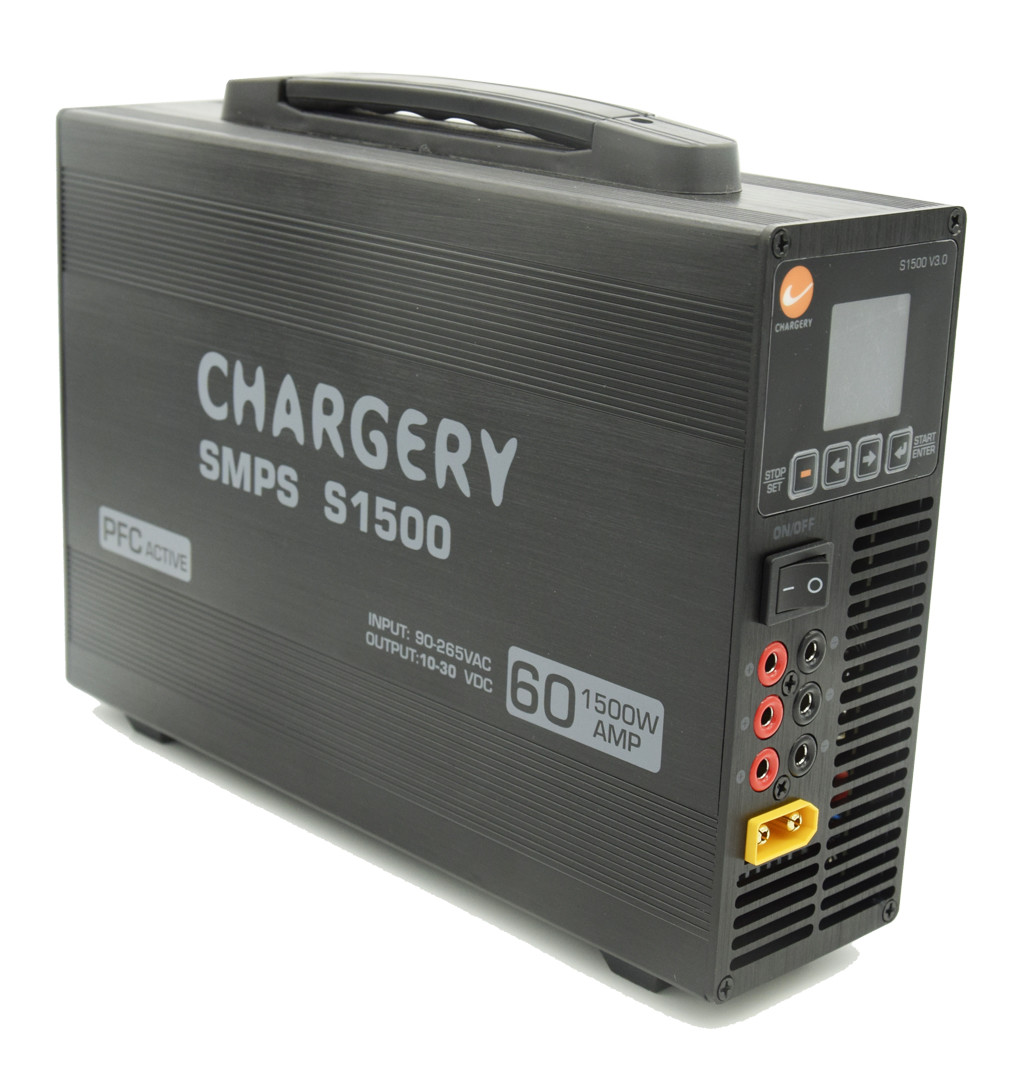

- 4 uitgangen kunnen meerdere opladers tegelijkertijd doen, 3 paar 4.0mm gouden connector tot 20A elk
- uitgang, één 4,5 mm gouden aansluiting (XT-90) tot 60A
Specificatie
| Invoerparameter |
Waarde |
| Nominale spanning |
AC110 / 220V |
| Toegestane spanning |
AC90 ~ 265V |
| Nominale frequentie |
50/60 Hz |
| Toegestane frequentie |
47 ~ 63 Hz |
| Maximale RMS-stroom |
18A @90V, 7,5A @220V |
| Efficiëntie |
94% bij 65% belasting en 220Vac |
| Actieve PFC |
PF>0,99 bij 90VAC en 100% van de belasting; PF>0,97 bij 220VAC en 100% van de belasting |
| Uitgangsparameter |
Waarde |
| Spanningsbereik |
10 ~ 30V geprogrammeerd |
| Spanningsnauwkeurigheid |
± 1% |
| Huidige nauwkeurigheid |
± 1% |
| Ripple Spanning |
150 mV |
| Stroombereik |
1 ~ 60A geprogrammeerd |
| Kracht |
1500W max. |
Toepassing
- Aanvraag voor thuis
- 10-30V gelijkstroomoplader, balansoplader voor RC-model
- UAV, drone batterij oplader.
Voordeel
Twee kerntechnologieën
Hoog vermogen en hoge efficiëntie oplader en stroomvoorzieningZVS/ZCS en Synchrone Rectificatie realiseren 94% van de hoge efficiëntie, uitgangsspanning en stroomcontrole door MCU maken alle ladingparameters programmeerbaar.
Hoge nauwkeurigheid BMS nemen 12 bit of 16 bit ADC meting celspanning, lading en ontlading stroom en batterij temperatuur.
Opladen BMS en Charger communiceren met elkaar, voorkomen dat het opladen wordt afgesneden door Open DCC of relais, deze functie kan oplaadtijd besparen en de levensduur van de batterij verlengen,tegelijkertijd hoef niet te installeren DCC of relais om het opladen af te snijden wanneer een cel de hoogste spanning bereiken.
Profiel van de lading
CHARGERY is een bijna uniek bedrijf in de UAV (RC model, grote drones) en EV (e-bike, e-motocycle, e-scooter) markt.
Vanaf 2006 richten wij ons op de ontwikkeling van een laadmachine met een hoog vermogen (tot 60A 3000W), een balanslading (AC-invoer, DC-invoer en AC/DC-dual-invoer) en een 800A BMS voor een LiPo/LiFe/LiTO-batterij van maximaal 24S.
Het oplaadapparaat kan elke chemische batterij opladen, inclusief LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD en Pb (loodzuur, VRLA-batterij), celgetal, laadstroom,eindspanning en eindstroom kunnen worden geprogrammeerd. en besefanti-vonkel- en omgekeerde polariteitsbescherming bij aansluiting van de hogespanningsbatterij op de oplader of de omvormer (lader).
Charger BMS kan tot 800A lading en ontladingstroom verwerken, speciaal ontworpen DCC (DC contactor) is ingebouwd spanningonderdrukkende circuit.
Operatie
- Sluit de SMPS aan op het 110/220V wisselstroompoort
- Zet de schakelaar aan.
- Stel de uitgangsspanning in door op de knop OP of DOWN te drukken.
- Druk op de SET-knop gedurende 3 seconden, kies Max. huidige instelling, druk op de UP en DOWN-knop om maximale uitgangsstroom in te stellen. druk op SET stop.

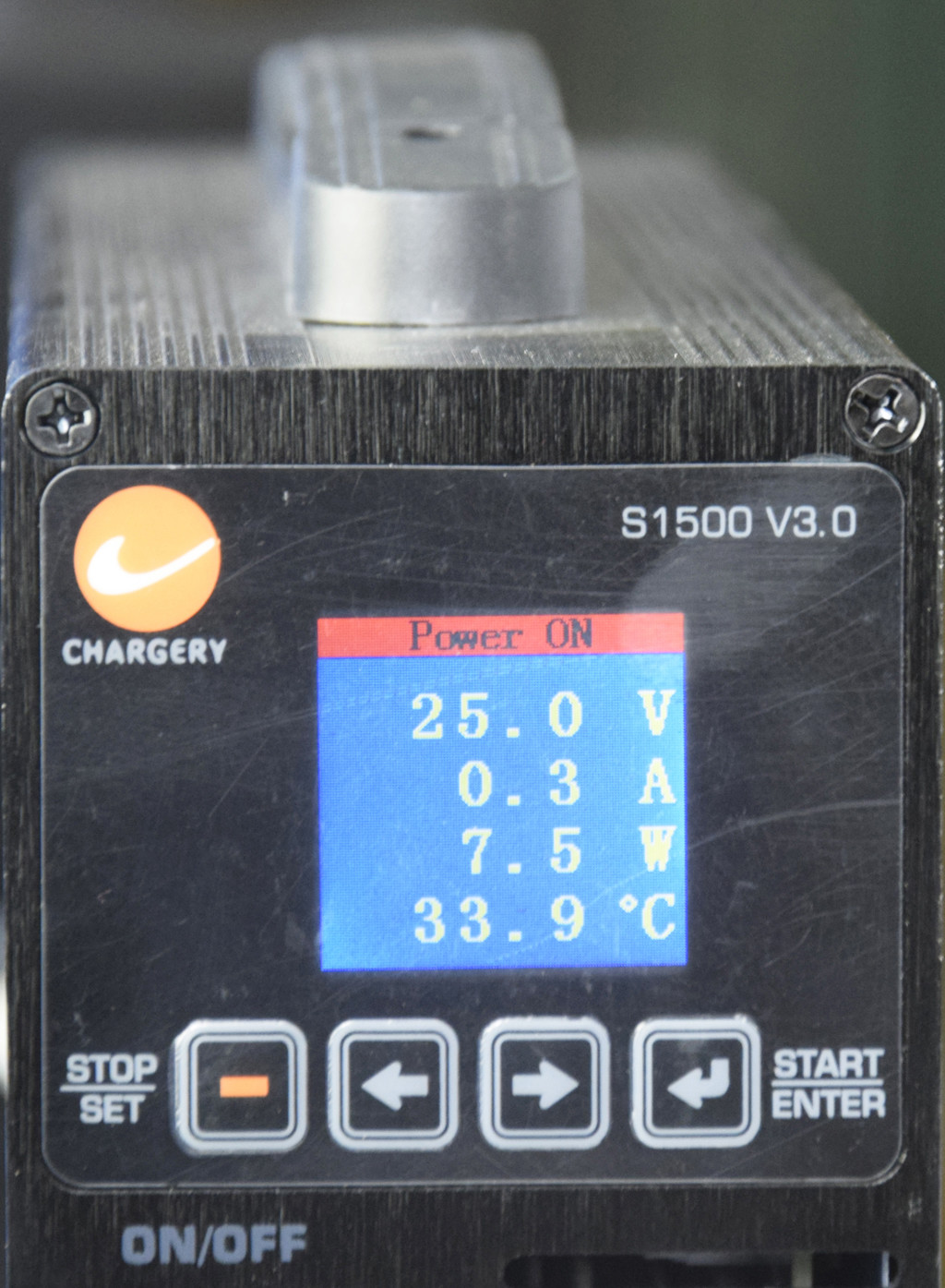

- Druk 3 seconden op de START-knop, dan start de SMPS, het LCD toont spanning en stroom, stroom en temperatuur.
- Verbind het geschikte apparaat met de SMPS; de ingangsspanning van het apparaat moet tussen 10 en 30 V liggen.
- De spanning wordt tijdens het werk gemakkelijk aangepast door opnieuw op de knop OP of DOWN te drukken.
- Druk op de STOP-knop, dan stopt de SMPS, maar het LCD-scherm is nog steeds aan, het stroomverbruik is minder dan 1W, zet de schakelaar uit, het LCD-scherm is uit.
Operatieinterface
| Programma-instelling |
Zet aan nadat u op de START-knop hebt gedrukt |
 |
|
Actieve PFC
Efficiëntie
Pakket
- S1500 basiseenheid: 1 stuks
- Stroomkabel: 1 stuks
- Handleiding: 1 stuks
- XT-90 vrouwelijke aansluiting: 1 stuks
| Model |
Uitgangsspanning |
Uitgangsstroom |
Maximaal vermogen |
Afbeelding |
| S400 V3.0 |
10V-30V |
13.5A max. |
400 W |
Digitale LED |
| S600PLUS V2.0 |
5-26V |
1-25A verstelbaar |
600 W |
kleuren-LCD |
| S1200 V3.0 |
12V-24V |
50A max. |
1200 W |
Digitale LED |
| S1500 V3.0 |
10V-30V |
1-60A verstelbaar |
1500 W |
kleuren-LCD
|
Veelgestelde vragen
Kan ik een monster bestellen voor de SMPS?
A: Ja, we verwelkomen een monsterbestelling om de kwaliteit te testen en te controleren.
Q2: Hoe zit het met de doorlooptijd?
A: 3-5 werkdagen voor de voorbereiding van monsters, 5-10 werkdagen voor massaproductie.
Q3. Heeft u een MOQ limiet voor OEM bestelling?
A: lage MOQ, 1pc voor het controleren van monsters is beschikbaar.
V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 3-5 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.
Q5. Hoe kan een SMPS-order worden verwerkt?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt u de monsters en plaatst u een borg voor de formele bestelling.
Ten vierde regelen wij de productie.
Q6. Is het goed om mijn logo op SMPS-producten te drukken?
A: Ja, informeer ons officieel voordat we produceren.
V7: Biedt u garantie voor de producten?
A: Ja, we bieden 2 jaar garantie op onze producten.
V8. Hoe moet men omgaan met de gebrekkige?
A: Ten eerste, onze producten worden geproduceerd in strenge kwaliteitscontrolesysteem en de defecte koers zal minder dan 0,2%.
Ten tweede, tijdens de garantieperiode, zullen we nieuwe lichten met nieuwe bestelling voor kleine hoeveelheid sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.
Q9. Waarom is de spanning en stroom op LCD niet nauwkeurig?
A: Spanning en stroom zijn gekalibreerd voordat ze worden verzonden, anders werkt de SMPS niet, dus controleer de uitgangsdraadverbinding als de afstand tussen de SMPS en je apparaat een probleem is,Verleng de AC-kabel, niet de DC-kabel (uitgangskabel). de 1 meter (10AWG) uitgangskabellengte wordt voorgesteld, meer dan 1 meter, zal de spanning en stroom nauwkeurigheid vooral bij 60A beïnvloeden.
