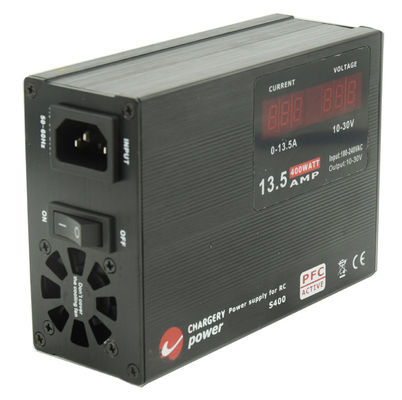

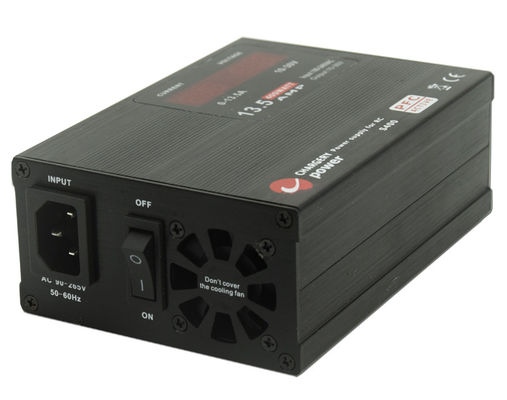

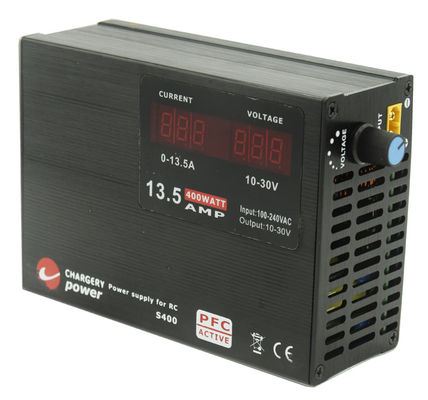

30V 400W verstelbare spanningsstroom Schakelstroom Compact 55mm Lage geluidsdruk SMPS 13.5A 30V
De S400 is een PFC-geprogrammeerde SMPS die een uitgang van 13,5A bij 10V-30V en 400W bij AC90V~265V kan leveren, allemaal binnen een compacte grootte.met een efficiëntie van maximaal 92% en een temperatuur van minder dan 95 °CHet ontwerp is compact op slechts 55 mm en werkt met weinig geluid.
Kenmerken
- met een vermogen van meer dan 50 W,
- Airconditioning100-240Vwereldwijd gebruik
- Tot92%van het converteerrendement
- Programma-uitgangsspanning van 10 tot 30 V, geschikt voor meer toepassingen
- Digitaal LED-display met uitgangsspanning en -stroom op tijd
- Overstroom-, overspanning-, overbelasting- en overtemperatuurbescherming en automatisch hervatten
- Bescherming tegen kortsluiting bij uitgang, veiliger en betrouwbaarder
- Intelligente koelventilatoren die bij meer dan 45°C worden ingeschakeld en de snelheid verhogen naarmate de temperatuur stijgt.
- Synchrone rectificatie zorgen voor de hoge efficiëntie en kleinere grootte
- XT60-uitgangsconnector
Specificatie
| Invoerparameter |
Waarde |
| Nominale spanning |
AC110 / 220V |
| Toegestane spanning |
AC90 ~ 265V |
| Nominale frequentie |
50/60 Hz |
| Toegestane frequentie |
47 ~ 63 Hz |
| Maximale RMS-stroom |
4.5A @90V, 2.0A @220V |
| Efficiëntie |
92% bij 100% belasting en 220Vac |
| Actieve PFC |
PF>0,99 bij 90VAC en 100% van de belasting; PF>0,97 bij 220VAC en 100% van de belasting |
| Uitgangsparameter |
Waarde |
| Spanningsbereik |
10 ~ 30V geprogrammeerd |
| Spanningsnauwkeurigheid |
± 2% |
| Huidige nauwkeurigheid |
± 5% |
| Ripple Spanning |
150 mV |
| Stroombereik |
13.5A max. |
| Kracht |
400W max. |
Toepassing
- Aanvraag voor thuis
- 12-24V gelijkstroomoplader, balansoplader voor RC-modus
- UAV, drone batterij oplader.
Profiel van de lading
CHARGERY is een bijna uniek bedrijf in de UAV (RC model, grote drones) en EV (e-bike, e-motocycle, e-scooter) markt.
Vanaf 2006 richten wij ons op de ontwikkeling van een laadmachine met een hoog vermogen (tot 60A 3000W), een balanslading (AC-invoer, DC-invoer en AC/DC-dual-invoer) en een 800A BMS voor een LiPo/LiFe/LiTO-batterij van maximaal 24S.
Het oplaadapparaat kan elke chemische batterij opladen, inclusief LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD en Pb (loodzuur, VRLA-batterij), celgetal, laadstroom,eindspanning en eindstroom kunnen worden geprogrammeerd. en besefanti-vonkel- en omgekeerde polariteitsbescherming bij aansluiting van de hogespanningsbatterij op de oplader of de omvormer (lader).
Charger BMS kan tot 800A lading en ontladingstroom verwerken, speciaal ontworpen DCC (DC contactor) is ingebouwd spanningonderdrukkende circuit.
Operatie
- Sluit de SMPS aan op het 110/220V wisselstroompoort
- Zet de schakelaar aan.
- Stel de uitgangsspanning aan door de knop om te draaien. De digitale LED toont de uitgangsspanning en de stroom.
- Verbind het geschikte apparaat met de S400; de ingangsspanning van het apparaat moet tussen 10 en 30 V liggen.
- Stel de spanning tijdens het werk aan.
Actieve PFC
Pakket
- S400 basiseenheid: 1 stuks
- Stroomkabel: 1 stuks
- Aadapter board: 1 stuks
| Model |
Uitgangsspanning |
Uitgangsstroom |
Maximaal vermogen |
Afbeelding |
| S400 V3.0 |
10V-30V |
13.5A max. |
400 W |
Digitale LED |
| S600PLUS V2.0 |
5-26V |
1-25A verstelbaar |
600 W |
kleuren-LCD |
| S1200 V3.0 |
12V-24V |
50A max. |
1200 W |
Digitale LED |
| S1500 V3.0 |
10V-30V |
1-60A verstelbaar |
1500 W |
kleuren-LCD |
.
Veelgestelde vragen
Q1. Kan ik een steekproef bestellen voor SMPS?
A: Ja, we verwelkomen een monsterbestelling om de kwaliteit te testen en te controleren.
Q2: Hoe zit het met de doorlooptijd?
A: 3-5 werkdagen voor de voorbereiding van monsters, 5-10 werkdagen voor massaproductie.
Q3. Heeft u een MOQ limiet voor OEM bestelling?
A: lage MOQ, 1pc voor het controleren van monsters is beschikbaar.
V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 3-5 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.
Q5. Hoe kan een SMPS-order worden verwerkt?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt u de monsters en plaatst u een borg voor de formele bestelling.
Ten vierde regelen wij de productie.
Q6. Is het goed om mijn logo op SMPS-producten te drukken?
A: Ja, informeer ons officieel voordat we produceren.
V7: Biedt u garantie voor de producten?
A: Ja, we bieden 2 jaar garantie op onze producten.
V8. Hoe moet men omgaan met de gebrekkige?
A: Ten eerste, onze producten worden geproduceerd in strenge kwaliteitscontrolesysteem en de defecte koers zal minder dan 0,2%.
Ten tweede, tijdens de garantieperiode, zullen we nieuwe lichten met nieuwe bestelling voor kleine hoeveelheid sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.
Q9. Waarom is de spanning en stroom op LED niet nauwkeurig?
A: Spanning en stroom zijn erg gevoelig vanwege hun kleine waarde, dus controleer de uitgangsdraadverbinding, wanneer afstand tussen de SMPS en uw apparaat een probleem is,Verleng de AC-kabel, niet de DC-kabel (uitgangskabel). de 1,2 meter (16AWG) uitgangskabellengte wordt gesuggereerd, meer dan 1,2 meter, zal de spanning en stroom nauwkeurigheid beïnvloeden, vooral bij 13,5A.
