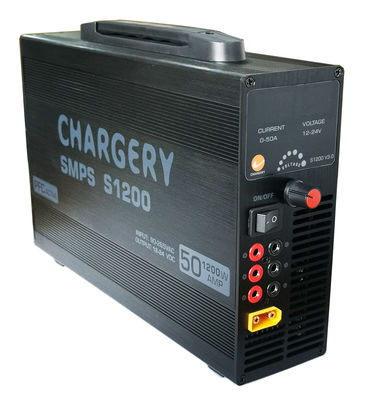

24V 1200W verstelbare spanningsstroom Schakelstroom Compact 68mm Lage geluidsdruk SMPS 50A 24V
De S1200 is een PFC-geprogrammeerde SMPS die een uitgang van 50A bij 12V-24V en 1200W bij AC90V~265V kan leveren, allemaal binnen een compacte grootte.waardoor het tot 94% efficiëntie bereiktHet ontwerp is compact op slechts 68 mm en werkt met weinig geluid dankzij een koelventilator die wordt gecontroleerd door de temperatuur.
Kenmerken
- Intelligente besturing van de uitgangsspanning en -stroom door MCU, 100% kalibratie vóór levering
- Actieve PFC's: kleinere wisselstroom, minder storing en voldoen aan Verordening (EG) nr. 278/2009 van de Europese Commissie en Energy Star versie 2.0
- AC 90-265V wereldwijde werking: geen alternatieve schakelaar nodig, wereldwijde veilige werking.
- Tot 94% van het conversietechnisch rendement, maar 68 mm.
- Programmeerbare uitgangsspanning van 12 V tot 24 V

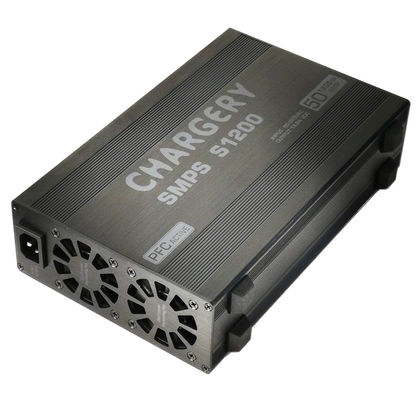

- Lage geluidsdruk 2 Intelligente koelventilatoren zijn ingeschakeld en stellen de snelheid automatisch bij de temperatuur aan

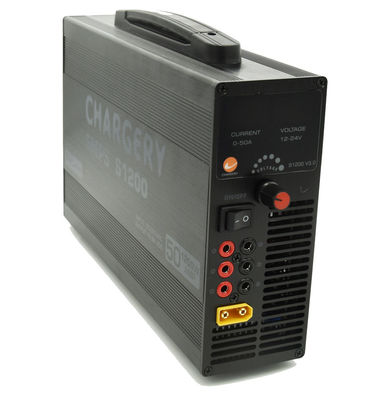

- 4 uitgangen kunnen meerdere opladers tegelijkertijd doen, 3 paar 4.0mm gouden connector tot 20A elkuitgang, één 4,5 mm gouden aansluiting (XT-90) tot 60A
Specificatie
| Invoerparameter |
Waarde |
| Nominale spanning |
AC110 / 220V |
| Toegestane spanning |
AC90 ~ 265V |
| Nominale frequentie |
50/60 Hz |
| Toegestane frequentie |
47 ~ 63 Hz |
| Maximale RMS-stroom |
15A @90V, 6.0A @220V |
| Efficiëntie |
94% bij 60% belasting en 220Vac |
| Actieve PFC |
PF>0,99 bij 90VAC en 100% van de belasting; PF>0,97 bij 220VAC en 100% van de belasting |
| Uitgangsparameter |
Waarde |
| Spanningsbereik |
12 ~ 24V geprogrammeerd |
| Spanningsnauwkeurigheid |
± 2% |
| Huidige nauwkeurigheid |
± 5% |
| Ripple Spanning |
150 mV |
| Stroombereik |
50A max. |
| Kracht |
1200W max. |
Toepassing
- Aanvraag voor thuis
- 12-24V gelijkstroomoplader, balansoplader voor RC-modellen, UAV's en drones
- E-fiets, E-scooter batterij oplader.
Voordeel
Twee kerntechnologieën
Hoog vermogen en hoge efficiëntie oplader en stroomvoorzieningZVS/ZCS en Synchrone Rectificatie realiseren 94% van de hoge efficiëntie, uitgangsspanning en stroomcontrole door MCU maken alle ladingparameters programmeerbaar.
Hoge nauwkeurigheid BMS nemen 12 bit of 16 bit ADC meting celspanning, lading en ontlading stroom en batterij temperatuur.
Opladen BMS en Charger communiceren met elkaar, voorkomen dat het opladen wordt afgesneden door Open DCC of relais, deze functie kan oplaadtijd besparen en de levensduur van de batterij verlengen,tegelijkertijd hoef niet te installeren DCC of relais om het opladen af te snijden wanneer een cel de hoogste spanning bereiken.
Profiel van de lading
CHARGERY is een bijna uniek bedrijf in de UAV (RC model, grote drones) en EV (e-bike, e-motocycle, e-scooter) markt.
Vanaf 2006 richten wij ons op de ontwikkeling van een laadmachine met een hoog vermogen (tot 60A 3000W), een balanslading (AC-invoer, DC-invoer en AC/DC-dual-invoer) en een 800A BMS voor een LiPo/LiFe/LiTO-batterij van maximaal 24S.
Het oplaadapparaat kan elke chemische batterij opladen, inclusief LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD en Pb (loodzuur, VRLA-batterij), celgetal, laadstroom,eindspanning en eindstroom kunnen worden geprogrammeerd. en besefanti-vonkel- en omgekeerde polariteitsbescherming bij aansluiting van de hogespanningsbatterij op de oplader of de omvormer (lader).
Charger BMS kan tot 800A lading en ontladingstroom verwerken, speciaal ontworpen DCC (DC contactor) is ingebouwd spanningonderdrukkende circuit.
Operatie
- Sluit de SMPS aan op het 110/220V wisselstroompoort
- Zet de schakelaar aan.

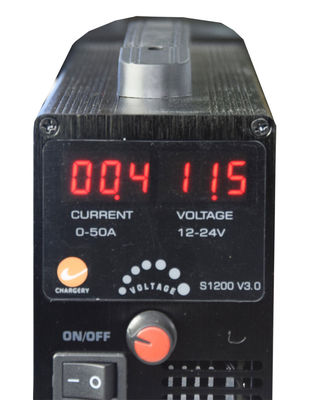

- Stel de uitgangsspanning aan door de knop om te draaien. De digitale LED toont de uitgangsspanning en de stroom.
- Verbind het geschikte apparaat met de S1200, de ingangsspanning van het apparaat moet tussen 12 en 24 V liggen.
- Het is mogelijk om de spanning tijdens het werk aan te passen.
Actieve PFC
Efficiëntie
Pakket
- S1200 basiseenheid: 1 stuks
- Stroomkabel: 1 stuks
- Handleiding: 1 stuks
- XT-90 vrouwelijke aansluiting: 1 stuks
| Model |
Uitgangsspanning |
Uitgangsstroom |
Maximaal vermogen |
Afbeelding |
| S400 V3.0 |
10V-30V |
13.5A max. |
400 W |
Digitale LED |
| S600PLUS V2.0 |
5-26V |
1-25A verstelbaar |
600 W |
kleuren-LCD |
| S1200 V3.0 |
12V-24V |
50A max. |
1200 W |
Digitale LED |
| S1500 V3.0 |
10V-30V |
1-60A verstelbaar |
1500 W |
kleuren-LCD
|
Veelgestelde vragen
Q1. Kan ik een steekproef bestellen voor SMPS?
A: Ja, we verwelkomen een monsterbestelling om de kwaliteit te testen en te controleren.
Q2: Hoe zit het met de doorlooptijd?
A: 3-5 werkdagen voor de voorbereiding van monsters, 5-10 werkdagen voor massaproductie.
Q3. Heeft u een MOQ limiet voor OEM bestelling?
A: lage MOQ, 1pc voor het controleren van monsters is beschikbaar.
V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 3-5 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.
Q5. Hoe kan een SMPS-order worden verwerkt?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt u de monsters en plaatst u een borg voor de formele bestelling.
Ten vierde regelen wij de productie.
Q6. Is het goed om mijn logo op SMPS-producten te drukken?
A: Ja, informeer ons officieel voordat we produceren.
V7: Biedt u garantie voor de producten?
A: Ja, we bieden 2 jaar garantie op onze producten.
V8. Hoe moet men omgaan met de gebrekkige?
A: Ten eerste, onze producten worden geproduceerd in strenge kwaliteitscontrolesysteem en de defecte koers zal minder dan 0,2%.
Ten tweede, tijdens de garantieperiode, zullen we nieuwe lichten met nieuwe bestelling voor kleine hoeveelheid sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.
Q9. Waarom is de spanning en stroom op LED niet nauwkeurig?
A: Spanning en stroom zijn erg gevoelig vanwege hun kleine waarde, dus controleer de uitgangsdraadverbinding, wanneer afstand tussen de SMPS en uw apparaat een probleem is,Verleng de AC-kabel, niet de DC-kabel (uitgangskabel). de 1 meter (10AWG) uitgangskabellengte wordt voorgesteld, meer dan 1 meter, zal de spanning en stroom nauwkeurigheid met name bij 50A beïnvloeden.
