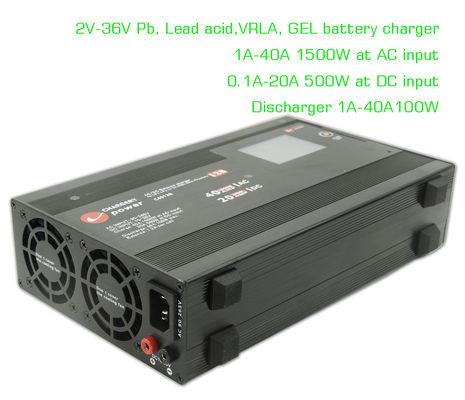

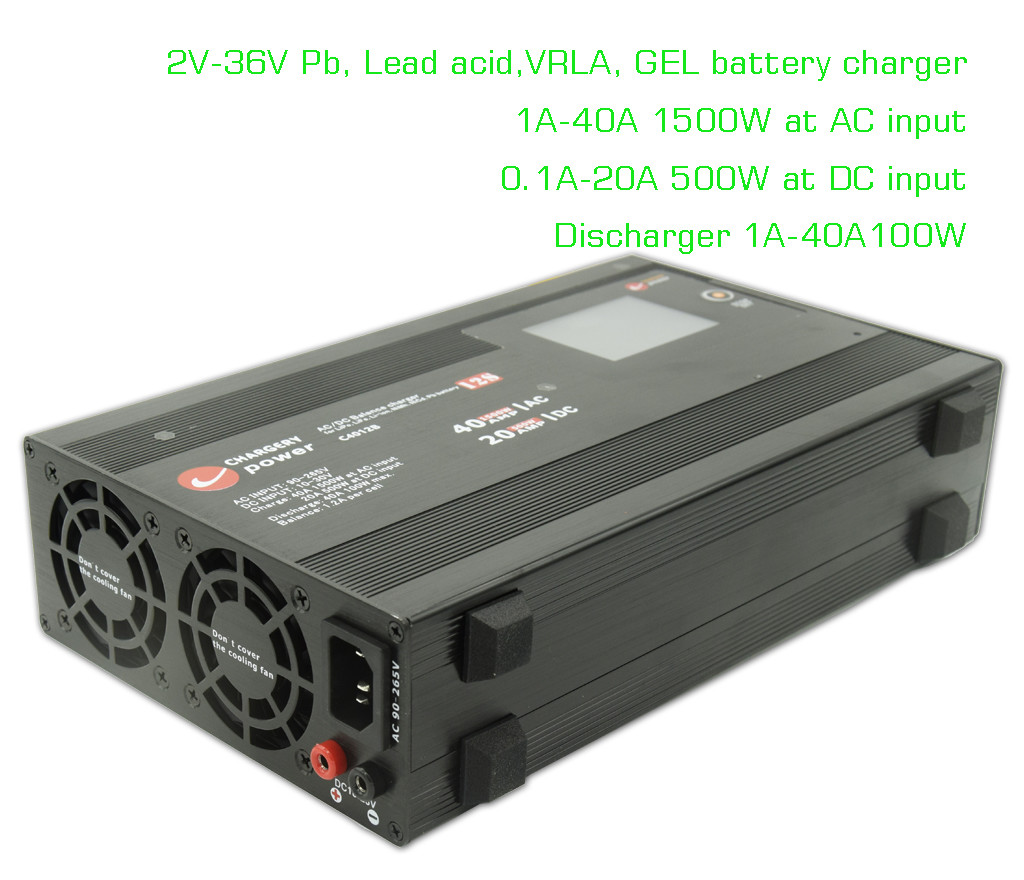

2V 36V PB VRLA Lipo-batterij AC DC Balance Charger Discharger 4S

36V 1500W verstelbare Pb VRLA Loodzuur GEL Batterij Balancer Charger Discharger 2V 12V 24V 36V 40A

geschikt voor een chemische batterij, zoals hieronder weergegeven.

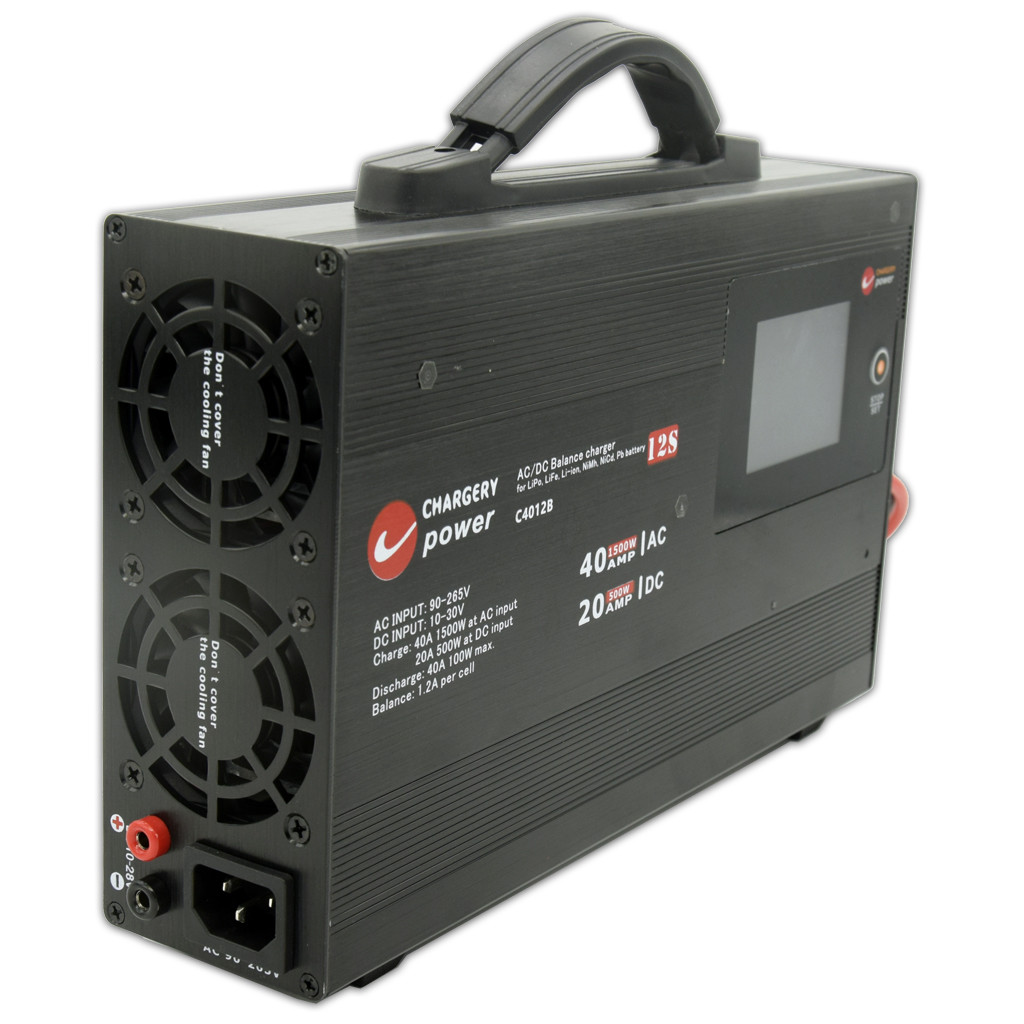

in "C4012B",Cbetekent Charger,B.betekent balancer, 40 betekent 40A maximale ladingstroom van 40A, 12 betekent maximaal 12 cellen in serie.

De C4012B is niet alleen een Charger, Discharger, Balancer, SMPS-eenheid (PSU, Power Supply), maar ook eenBalanceladderDeze modus omvat:Oplaadmodus,wanneer de gebruiker het type batterij moet selecteren, het aantal cellen moet instellen,ladingstroom,eindstroom,eindspanningDe batterijontladingsdraad moet voor deze modus aan de eenheid worden aangesloten.

Een van de belangrijkste voordelen van de C4012B-oplader is de mogelijkheid om verschillende soorten batterijen op te laden, waaronder LiPo-, LiHV-, LiTo-, LiFe-, NMC-, Pb-, VRLA-, NiMh- en NiCd-batterijen.terminale spanningHet apparaat biedt ook de mogelijkheid om de batterijen van verschillende spanningen en capaciteit op te laden.laadparametersTijdens het opladen toont het LCD-scherm de batterijspanning, de oplaadstroom, de geladen capaciteit,laadtijd, en batterijtemperatuur, die duidelijke en nauwkeurige informatie verschaffen.

De C4012B biedt dezelfde werkwijzen, ongeacht of het is aangesloten op een AC- of DC-ingang, waardoor het een veelzijdiger apparaat is dan die welke alleen AC- of DC-ingang ondersteunen.

Wanneer de C4012B is aangesloten op een wisselstroominvoer van 100-240V, kan elke lithiumbatterij op 40A en 1500W worden opgeladen en in balans worden gebracht, wat een krachtige oplaadoplossing biedt.

De Chargery C4012B-oplader is uitgerust met geavanceerde synchrone buck-boost DC/DC-omvormer technologie, wat resulteert in een high-power, high-current en high-performance power conversion circuit.

Met een maximaal laadvermogen van maximaal 40 A en 1500 W bij wisselstroom-invoer en 20 A en 500 W bij gelijkstroom-invoer kan het apparaat effectief omgaan met het opladen met een hoog vermogen.De maximale laad-/ontladingsstroom is maximaal 40A, maak heta.krachtige oplaadoplossing en testbatterijcapaciteit.

Het TFT-LCD-scherm van de oplader biedt een schat aan informatie, waaronder stroom, spanning, vermogen, capaciteit, tijd,werkstatus, temperatuur, en meer.Upgrades van het firmwareprogrammavia de USB-poort.

Met wereldwijde werking AC 90-265V is de oplader geen alternatieve schakelaar meer nodig, waardoor wereldwijd een veilige en betrouwbare werking wordt gewaarborgd.Het stroomverbruik van de oplader is minder dan 1 W wanneer er geen programma wordt uitgevoerd in wisselstroominvoermodus.

De oplader is...conversiesnelheidHet is ook voorzien van twee modules voor het opnemen van de stroom in de stroomstroom.intelligente koelventilatorendie automatisch worden ingeschakeld op basis van de temperatuur en gebruikmaken van ZVS/ZCS enSynchrone rectificatievoor maximale efficiëntie.

Bloc

Bescherming

Naast de bescherming tegen beschadiging is de oplader ontworpen met:optimale veiligheidsbeschermingIn het kader van de Europese Unie is de Commissie van mening dat de Europese Unie een belangrijke rol moet spelen in de aanpassing van de

• omgekeerde polariteitsbescherming op zowel de invoer als de uitvoer,
• anti-vonkenbescherming bij invoer en uitvoer,
• BeschermingVerkeerde batterijverbindingen,overmatige laadtijd, overmatige laadcapaciteit en batterijtemperatuur,
• En bescherming tegen overtemperatuur tijdens het opladen, loslaten en balanceren.
• Het heeft ook een kortsluitingsbescherming op de uitgang, waardoor het een veiliger en betrouwbaarderlaadoplossing.

Certificering

De laadmachine is goedgekeurd door CE en voldoet aan:EMC-richtlijnDe Commissie stelt de volgende maatregelen in werking:

AC-invoer

1. Nominale spanning: AC110 / 220V
2. Toegestane spanning:AC90 ~ 265V
3. Rated Freq. :50/60Hz
4. Frequentie toegestaan: 47-63 Hz
5. Maximale stroom: 18A @90V, 7,5A @220V
6. Efficiëntie: 94% bij 65% belasting en 220 Vac.
7. Actieve PFC: PF>0,99 bij 90VAC en 100% van de belasting; PF>0,97 bij 220VAC en 100% van de belasting

DC-invoer

1. Nominale spanning: DC 10-30V, maximaal 35V.
2. Nominale stroom: maximaal 25A

Operatie

1. Sluit het oplader aan op de AC- of DC-aansluiting
2. Sluit de batterijbalansconnector aan op de oplader
3. Sluit de batterijladingsdraad aan op de oplader
4. Kies het type batterij.
5. Kies de werkwijze (besturingsprogramma),
6. de operationele parameters instellen,
7. Begin met opereren.

Handleiding

De C4012B producthandleiding V1.30

Video

De volgende stap is het opladen van de 12S LTO-batterij met de oplader.

Bekijk de oplaadvideo.

Pakket

• 1 stuks
• Stroomkabel voor DC: 1 stuks, AWG14 draad, 600 mm lang met 4 mm gouden mannelijke connector
• Stroomkabel voor wisselstroom: 1 stuks, AWG14-draad, 1500 mm lang
• USB-gegevenslijn: 1 stuks
• Temperatuur sensor draad: 1pcs
• Adapter draad: 2pcs, verbinding charger aan adapter bord
• Adapterbord: 2 stuks
• XT-90 vrouwelijke connector: 1 stuks

Verbindingsdiagram

2 6S-batterijverbindingsdiagram

Oplaadinstellingen

Meting van de interne weerstand van de cel

Hoofdinterface

Adapterbord voor verschillende batterijen

Toepassing

• Aanvraag voor thuis
• E-fiets, E-scooter batterij oplader.
• Elektrische batterijoplader voor motorfietsen
• Drone-accu-oplader
• batterijoplader voor onbemande luchtvaartuigen (UAV);
• Onbemande batterijoplader voor drones
• PEV-systeem
• BMS systeem
• Batterietester

Onze oplader heeft een breed scala aan toepassingen, waaronder het opladen van lithium-ijzerfosfaatbatterijen, lithium-ionbatterijen, lithium-polymerbatterijen (LiPO en LiFe), LTO en LiTo-batterijen,NCM- en LFP-batterijenDeze oplader is geschikt voor gebruik in verschillende apparaten en apparatuur, waaronder maar niet beperkt tot elektrische gereedschappen, elektrische fietsen,elektrische motorfietsen, elektrische vegers, elektrische AGV's, elektrische scooters, elektrische jachten, balanswagens, AGV's, vorkheftrucks, drones, RC-helikopters, RC-boten, RC-wagens, RC-vliegtuigen, UAV's, golfkarretjes, surfborden,robots, en energieopslagsystemen.

Veelgestelde vragen

Kan ik een monster bestellen voor de oplader?

A: Ja, we verwelkomen een monsterbestelling om de kwaliteit te testen en te controleren.

Q2: Hoe zit het met de doorlooptijd?

A: 3-5 werkdagen voor de voorbereiding van monsters, 5-10 werkdagen voor massaproductie.

Q3. Heeft u een MOQ limiet voor OEM bestelling?

A: lage MOQ, 1pc voor het controleren van monsters is beschikbaar.

V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?

A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 3-5 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.

Q5. Hoe kan ik een bestelling voor een oplader verwerken?

A: Laat ons eerst uw vereisten of toepassing weten.

In de tweede plaats citeren wij volgens uw eisen of onze suggesties.

Ten derde bevestigt u de monsters en plaatst u een borg voor de formele bestelling.

Ten vierde regelen wij de productie.

Q6. Is het goed om mijn logo af te drukken op het opladerproduct?

A: Ja, informeer ons officieel voordat we produceren.

V7: Biedt u garantie voor de producten?

A: Ja, we bieden 2 jaar garantie op onze producten.

V8. Hoe moet men omgaan met de gebrekkige?

A: Ten eerste, onze producten worden geproduceerd in strenge kwaliteitscontrolesysteem en de defecte koers zal minder dan 0,2%.

Ten tweede, tijdens de garantieperiode, zullen we nieuwe lichten met nieuwe bestelling voor kleine hoeveelheid sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.


Q9. Waarom is de spanning en stroom op LCD niet nauwkeurig?

A: Spanning en stroom zijn gekalibreerd voordat ze worden verzonden, anders werkt de oplader niet, dus controleer de uitgangsdraadverbinding, als de afstand tussen de SMPS en je apparaat een probleem is,Verleng de AC-kabel, niet de DC-kabel (uitgangskabel). de 1 meter (10AWG) uitgangskabellengte wordt voorgesteld, meer dan 1 meter, zal de spanning en stroom nauwkeurigheid beïnvloeden, vooral bij 40A 1500W.

Waarom laad je mijn batterij niet op?

A: als de batterijspanning op het LCD-scherm onder instelling wordt afgelezen, of de batterij is overopgeladen, of de som van de celspanning niet gelijk is aan de batterijspanning op de laadpoort, zoals het verliezen van de batterijverbinding,De oplader laadt niet.. dus controleer de batterijverbinding en cel balans draadverbinding, eerst bevestigen spanning lezing op LCD is dicht bij de echte batterijspanning, zo niet de oplader niet opladen

.

Kan de oplader communiceren met BMS?

A: Nee.

Q12. Hoe voorkom je dat een cel tijdens het opladen overgeladen raakt?

A1: verbind de balansconnector met de oplader en kies de balansoplaadmodus. De oplader zal de spanning van elke cel tijdens het opladen controleren en in balans brengen.

Q13. Kan de oplader alleen werken zonder BMS?

A: ja, de oplader kan alleen opladen, alleen balanceren, alleen ontladen, alleen balanceren, alleen opladen, wanneer alleen opladen, hoef je de batterijbalansconnector niet aan te sluiten op de oplader,Maar de cel is misschien overgeladen..

K14: Kan de oplader de spanning van elke cel controleren?

A: Ja, monitor en balanceer de spanning van elke cel tijdens het opladen, ontladen of het niet gebruiken van de batterij.

Q15. Kan de oplader als SMPS werken?

A: Ja, in menul kies "stroomvoorziening", de unit kan werken als SMPS. de uitgangsspanning en stroom kan worden ingesteld. op stroomvoorziening modus, verbind geen batterij aan de oplader.

Bij het opladen van een batterij dient de eenheid echter alleen als oplader te functioneren en niet als SMPS.

Q16. Waarom kan de oplader niet worden aangesloten op de batterij en de batterij niet opladen in de modus van stroomvoorziening (SMPS)?

A: het kan werken, maar niet veilig.

Switched Mode Power Supplies (SMPS) en opladers zijn twee verschillende soorten apparaten die verschillende functies en toepassingen hebben.

Een SMPS is een voedingsbron die elektrische energie efficiënt omzet van de ene vorm naar de andere, meestal van wisselstroom naar gelijkstroom.SMPS worden veel gebruikt in elektronische apparaten om de spanning om te zetten en een stabieleSMPS worden vaak gebruikt in computers, televisies, audiotoestellen en andere elektronische apparaten.

Een oplader daarentegen is een apparaat dat elektrische energie gebruikt om een batterij of een ander energieopslagapparaat op te laden.Chargers zijn ontworpen om een specifieke spanning en stroom aan de batterij te leverenOpladers worden vaak gebruikt in elektrische voertuigen, smartphones, laptops en andere draagbare apparaten.

Kortom, SMPS zijn voedingsmiddelen die elektrische energie van de ene naar de andere vorm omzetten, terwijl opladers apparaten zijn die elektrische energie gebruiken om batterijen of andere energieopslagapparaten op te laden.Hoewel er enige overlap kan zijn tussen de twee apparaten, zijn ze ontworpen voor verschillende doeleinden en toepassingen.

Als u uw batterij onmiddellijk moet opladen, maar de oplader niet oplaadt en u geen andere oplader bij de hand heeft, aarzel dan niet om contact met ons op te nemen.We zullen je vertellen hoe je het op SMPS-modus moet opladen.
